檢漏機_測漏機_進氣格柵密封性
2021-12-05

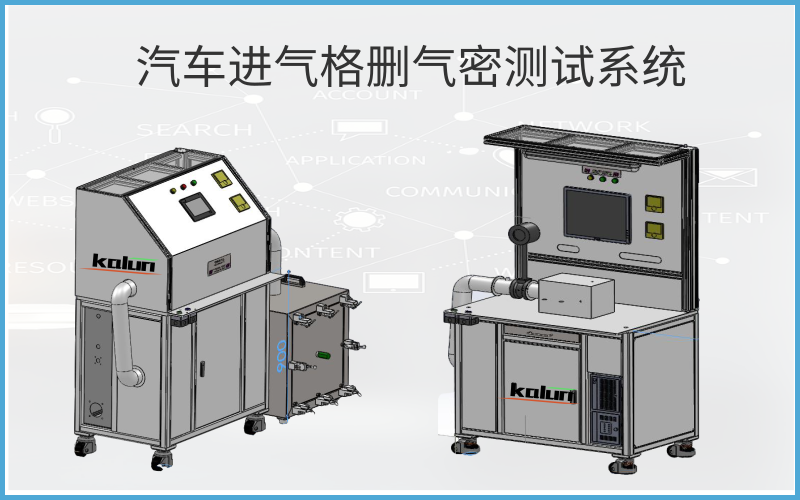

本試驗系統包含流量測量系統、動力風源、測試工裝、連接風管、傳感器、 電氣控制系統、軟件控制系統、主體柜，除測試工裝與連接風管外的所有部件與 控制系統均安裝在主體柜中，主體柜采用固定式。通過風管連接動力風源、流量測量段、測試工裝，測試工裝直接連接被測件，使用電氣控制系統連接變頻風機、傳感器等，軟件控制系統使用通訊協議控制電氣系統進行變頻風機調速、設備開關等動作，并獲取傳感器數據，進行計算、分析、反饋控制、報警提示等操作
一、設備用途：
主要用于進氣格柵氣密性檢測。 本試驗臺主要有流量測量系統、動力風源、控制系統（電氣控制、傳感器、 測試軟件）等部分組成。
二、技術要求：
泄漏量范圍 50～600 m3/h
靜壓范圍滿足1300pa
測試、重復性精度 ≤2%
測試分辨率 0.1 m3/h
