電磁閥測試系統方案
系統采用多工位的設計思想，半自動化，離線式檢測。半自動化是指需要人工將測試品放入測試夾具上，自動測試完畢后再手動下料。在放入夾具定位后,啟動測試按鈕，轉盤自動依次執行動作，包括電性能測試,流量測試,密封測試打標等步驟。測試完畢夾具自動復位，并回到原始工位,每個工位都給出檢測合格的指示。若檢測不合格，則聲光報警，提醒操作員。以確保無誤操作。
設備能力及測試內容：
1．電性能閥行程測試。
2. 動作特性及流量測試
3. 密封性測試
4. 打標

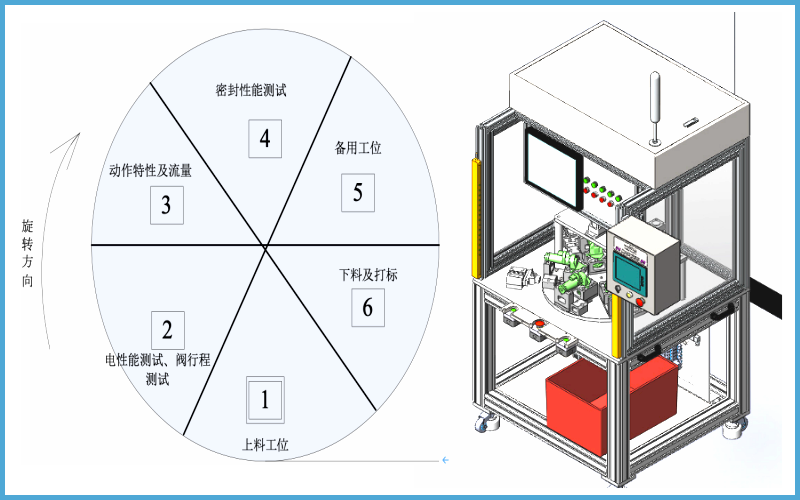

各工位描述:
1工位: 工人簡單將工件放入夾具中,按下確認按鈕后即可離開
2工位: 進行電性能和閥行程測試
可對電磁閥的電壓、電阻、電流進行測試，在負壓-80KPa時，輸入額定電壓8V,能正常工作且電流不大于0.4A,并進行1500V耐壓測試（交流）（匝間絕緣測試）,利用激光位移傳感器對閥行程進行測試.
3工位:集成動作特性及流量測試
在無負壓和負壓為-80KPa的情況下接通電源電磁閥都能正常動作；打開電源（兩導氣口導通），關閉電源電磁閥能停止工作（兩導氣口不導通且與真空執行器連接的導氣口必須有空氣進入）。通電情況下：-30KPa負壓下 流量≥16L/min 斷電情況下：-30KPa負壓下 流量≥12L/min
4工位:密封性能測試:
在額定電壓8-16V不通電情況下和通電情況下，設置負壓-80KPa，最大泄漏量都＜2.0mL/min
5工位:備用(將來可以增加其他測試內容)
6工位:打標及下料工位
此工位對測試合格產品進行氣動打標,且打標內容和前幾個工位測試的內容相鏈接,存儲在計算機當中, 打標后,機械手自動將合格產品取出,放入合格品料箱, 不合格產品不再打標,由機械手放入不合格箱
