氣密檢測儀常用接頭螺紋尺寸中的1/4"， G1/4, ZG1/4，RC1/4, R1/4, NPT1/4， PT1/4 是什么意思？
氣密測試儀接頭螺紋尺寸中的1/4"， G1/4, ZG1/4，RC1/4, R1/4, NPT1/4， PT1/4 是什么意思？
這是一個非常專業且常見的問題，涉及到液壓、氣動和管道行業中幾種容易混淆的1/4英寸螺紋。下面我將為您詳細解析和對比。
詳細分析與對比
1. 英制非密封管螺紋 (ISO 228)
這類螺紋的本身不具備密封功能，密封需要依靠端面處的O型圈、金屬墊圈或復合墊片來實現。
G1/4：
標準：ISO 228 / EN 10226 / DIN 259 / GB/T 7307。
特征：圓柱形管螺紋，牙型角55°。
密封原理：螺紋只起連接和緊固作用。當擰緊時，接頭端口平面壓緊墊圈，從而實現密封。因此，在G螺紋的接頭端口通常會有一個平面或凹槽用于放置密封件。
1/4":
zG1/4:
2. 英制密封管螺紋 (ISO 7)
這類螺紋的本身通過螺紋的過盈配合（通常是錐螺紋）來實現密封。
R1/4：
標準：ISO 7 / EN 10226 / GB/T 7306.1。
密封原理：通過與對應的內錐螺紋（Rc）或內平行螺紋（Rp）配合，并在螺紋上纏繞生料帶或涂抹密封膠，在擰緊時螺紋牙側相互擠壓形成密封。
Rc1/4：
Rp1/4：
R/Rc/Rp的關系：它們屬于同一個標準家族（ISO 7）。一個常見的密封組合是 R1/4（外錐） 擰入 Rp1/4（內平）。
3. 日本標準管用錐螺紋 (JIS)
PT1/4：
4. 美制標準管螺紋 (ANSI)
NPT1/4：

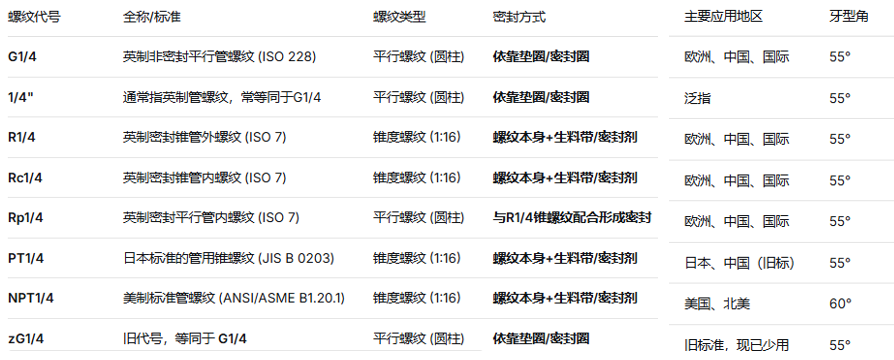

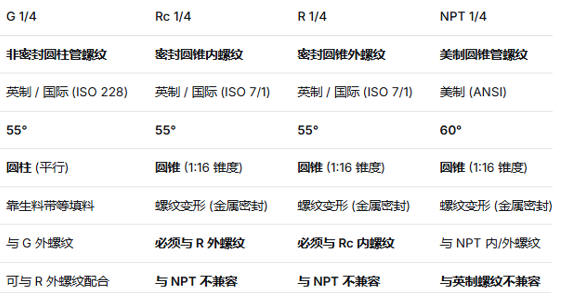

關鍵對比總結
G1/4 vs R1/4：
R1/4 vs PT1/4：
R1/4 （PT1/4 ）vs NPT1/4：
絕對不能互換！ 牙型角（55° vs 60°）和牙型輪廓不同。
選用建議
看到液壓塊或氣動元件上的G1/4接口：去找?guī)芊鈮|圈的G1/4接頭。
看到管道或閥體上的Rc1/4或PT1/4內螺紋：去找?guī)уF度的R1/4或PT1/4外螺紋接頭，并配合生料帶/密封膠使用。
看到設備上來自北美的NPT1/4接口：必須使用NPT1/4的接頭。
不確定時：使用螺紋規進行測量是最可靠的方法，可以準確區分55°和60°牙型角。
